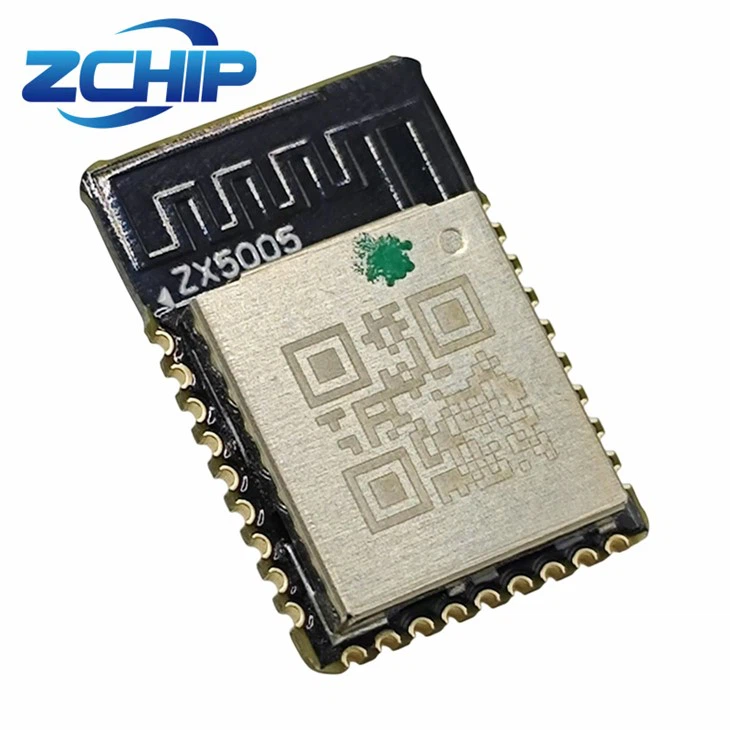

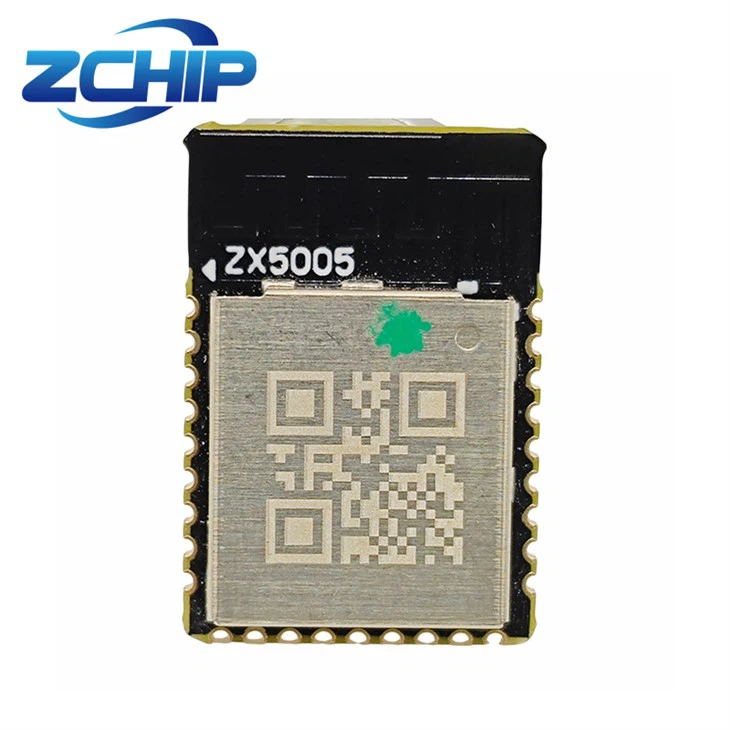

ZX5005 er en standard Bluetooth-nettverksmodul. ZX5005-serien er en lav-gjennomsiktig Bluetooth-overføringsmodul lansert av Hangzhou Zexin Communication Technology Co., LTD. Det har ganske betydelige bruksområder i vårt daglige liv.
ZX5005-serien, utviklet av Hangzhou ZheXin Communication Technology, er en banebrytende -lav-Bluetooth LE 5.3-modul designet for rask distribusjon og fleksible IoT-applikasjoner. Denne modulen er kompakt, men kraftig, og reduserer utviklingstiden og kompleksiteten betydelig, noe som gjør den til en ideell løsning for trådløs dataoverføring i smarte enheter.
Med innebygd-512KB Flash støtter ZX5005 Bluetooth 5.3, BLE Mesh, Zigbee 3.0 og 2.4G proprietære protokoller, og tilbyr uovertruffen allsidighet for ulike tilkoblingsbehov. Den forhåndslastede fastvaren tillater rask oppsett med minimal konfigurasjon, mens full støtte for OTA-oppgraderinger og tilpasset utvikling sikrer langsiktig tilpasning.
Som en Bluetooth-nettverksmodul er ZX5005-serien svært godt egnet for smarthussystemer, industrielle tingenes internett, bærbare enheter og fjernovervåking. Den har pålitelig ytelse, ultra-lavt strømforbruk og enkel integrasjon, noe som gjør at produktene dine kan ha neste-generasjons trådløse funksjoner.
Følgende figur viser PIN-nummerbeskrivelsen til modulen:
| Serienummer | Pin | Funksjon | Retning | Notater og forklaringer |
|
1 |
NC |
- |
- |
- |
|
2 |
GND |
GND |
- |
Jording |
|
3 |
PC4 |
GPIO |
- |
- |
|
4 |
PC3 |
GPIO/PWM |
- |
- |
|
5 |
PC1 |
OTA_NO |
Inndata |
nput-port P_OTA_EN, brukt for OTA-funksjonsbytte; Når P_OTA_EN er på et lavt nivå, forbyr modulen OTA. Når P_OTA_EN er på et høyt nivå eller venstre inaktiv, er OTA tillatt. |
|
6 |
PC2 |
GPIO |
- |
Gjenbruk funksjon: PWM0/7816_TRX/I2C_SDA |
|
7 |
PB4 |
SOVE |
Inndata |
Inngangsport P_SLEEP for lav-strømkontroll; Når P_SLEEP er på et lavt nivå, går modulen inn i SLEEP-modus. Hvis lav-strømkontroll ikke er nødvendig, kan denne pinnen stå flytende. |
|
8 |
PB5 |
GPIO |
- |
Gjenbruk funksjon:ADC/PWM5/SDM_N0/COMP_IN5 |
|
9 |
PD7 |
GPIO |
- |
Gjenbruk funksjon:SPI_CK/I2C_SCK/I2S_BCK/7816_TRX |
|
10 |
VCC |
Makt |
- |
Vurdert 3,3v |
|
11 |
GND |
Bakke |
- |
Jording |
|
12 |
RST |
Tilbakestill |
Inndata |
Modul tilbakestillingspinne Høyt nivå: Modulen fungerer normalt Lavt nivå: Modulen forblir tilbakestilt Merk: Denne pinnen har en intern opptrekksfunksjon-. Når den ikke er i bruk, kan den stå hengende |
|
13 |
PA7 |
SWS |
- |
Brennerport |
|
14 |
NC |
- |
- |
- |
|
15 |
PA1 |
GPIO |
- |
Gjenbruk funksjon:I2S_CLK/7816_CLK/DMIC_CLK |
|
16 |
PB7 |
GPIO |
- |
Gjenbruk funksjon:ADC/SPI_DO/SDM_N1/COMP_IN7/UART_RX |
|
17 |
PB1 |
UART TX |
Produksjon |
Seriell port data utgangspinne |
|
18 |
PA0 |
UART RX |
Inndata |
Seriell port datainngangspinne |
|
19 |
NC |
- |
- |
- |
|
20 |
NC |
- |
- |
- |
|
21 |
PB6 |
P_CONN_ST |
Produksjon |
Pinne for tilkoblingsstatusindikator Høyt nivå: Indikerer at modulen er i tilkoblet tilstand Lavt nivå: Indikerer at modulen ikke er tilkoblet |
|
22 |
PD3 |
GPIO |
- |
Gjenbruk funksjon: PWM1N/I2S_SDI/7816_TRX |
|
23 |
PD4 |
GPIO |
- |
Gjenbruk funksjon: PWM2N/I2S_SDO |
|
24 |
PD2 |
GPIO |
Gjenbruk funksjon: PWM3/SPI_CN/I2S_LR |
|
|
25 |
PC0 |
FRAKOPLE |
Inndata |
Inngangsport P_DISCONN for frakobling av Bluetooth-tilkobling; P_DISCONN kobler fra gjeldende Bluetooth-tilkobling ved fallende kant. Hvis det ikke er nødvendig å aktivt koble fra Bluetooth-tilkoblingen, kan denne pinnen forbli ukoblet. |
|
26 |
GND |
Bakke |
All GND skal være tilkoblet |
|
|
27 |
MAUR |
Eksternt antennegrensesnitt |
Som standard er det en PCB-antenne. For å koble til en ekstern antenne kreves det en intern hoppeanordning med bitnummer: C20 | |
